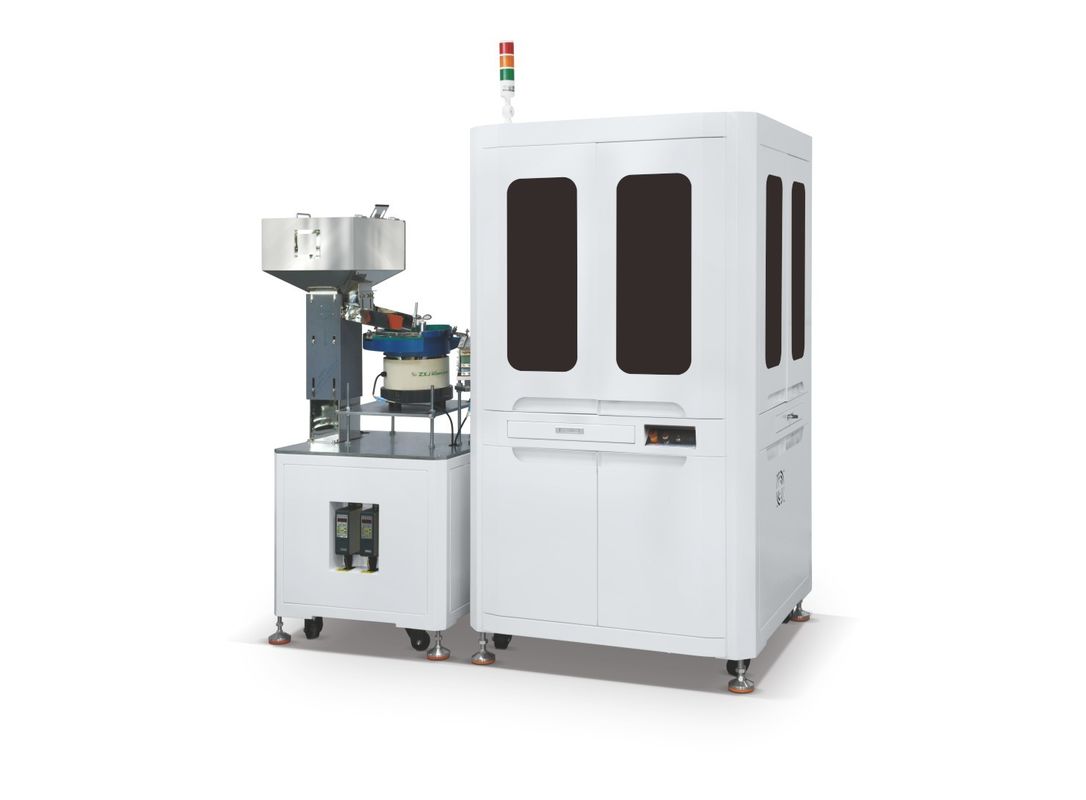

हाई स्पीड ऑटोमैटिक डिटेक्शन वायर्ड सिंगल ग्लास टेबल विजन इंस्पेक्शन मशीन

हाई स्पीड ऑटोमैटिक डिटेक्शन वायर्ड सिंगल ग्लास टेबल विजन इंस्पेक्शन मशीन

दृश्य निरीक्षण मशीनों और मैनुअल निरीक्षण के बीच का अंतर
कार्य वातावरण के अनुकूल
दृश्य निरीक्षण मशीनें
विजुअल इंस्पेक्शन मशीनें अपेक्षाकृत कठोर कार्य वातावरण जैसे उच्च तापमान, उच्च आर्द्रता, धूल और अन्य वातावरण में कुछ हद तक अनुकूलित हो सकती हैं।अति कठोर वातावरण में, उपकरण की विशेष सुरक्षा या संबंधित पर्यावरण नियंत्रण उपायों की आवश्यकता हो सकती है।
यह उचित ऑप्टिकल सुरक्षा और गर्मी अपव्यय उपायों आदि के माध्यम से सामान्य रूप से काम करना जारी रख सकता है।विभिन्न दृश्य निरीक्षण मशीनों के पास पर्यावरण के लिए अलग-अलग अनुकूलन क्षमता होती है.
मैनुअल निरीक्षण
मैनुअल निरीक्षण के लिए कार्य वातावरण के लिए अपेक्षाकृत उच्च आवश्यकताएं हैं। उच्च तापमान, उच्च आर्द्रता या बहुत धूल वाले वातावरण में,निरीक्षकों की कार्यकुशलता और निरीक्षण की गुणवत्ता काफी प्रभावित होगी।, और ऐसे वातावरण में लंबे समय तक काम करने से निरीक्षकों के स्वास्थ्य को भी नुकसान होगा।

WirT- एकल ग्लास टेबल विजुअल निरीक्षण मशीन का कार्य सिद्धांत

सतह नियंत्रण प्रणाली

इसमें ग्लास प्लेट के ऊपर और नीचे लगाए गए दो वर्कस्टेशन होते हैं, जिनमें से प्रत्येक में एक उच्च परिशुद्धता वाला रंगीन कैमरा और एक फिक्स्ड फोकस लेंस होता है।

छवि लेने के अनुकूलन के लिए एक स्वतंत्र रूप से डिजिटल रूप से समायोज्य रंग प्रकाश व्यवस्था है।

इसका मुख्य कार्य ऊपरी और निचली सतहों पर कॉस्मेटिक दोषों का पता लगाना है।

आंतरिक और बाहरी सतह नियंत्रण प्रणाली

इसमें बाहरी साइड वर्कस्टेशन होते हैं, जिनमें से प्रत्येक में चार 2 मेगापिक्सल के रंगीन कैमरे होते हैं, जो 90 डिग्री के कोण पर वितरित होते हैं। प्रत्येक कैमरे में कम विकृति लेंस का उपयोग किया जाता है।एक और विशेषता यह है कि ऊपर और नीचे वितरित दो रंगीन प्रकाश व्यवस्थाएं हैं.

प्रकाश व्यवस्था को फोटोग्राफिक छवि को अनुकूलित करने के लिए डिजिटल और स्वतंत्र रूप से समायोजित किया जा सकता है।

उत्पाद के बाहरी पक्ष पर सतह दोषों का पता लगाने के लिए।

यंत्र WirT- एकल कांच की मेज विजुअल निरीक्षण मशीन के फायदे

Wirt एक ऑप्टिकल निरीक्षण उपकरण है जिसे विशेष रूप से सिलिकॉन जलरोधक प्लग में आयामी और सतह दोषों का पता लगाने के लिए विकसित किया गया है।यह अपनी निरीक्षण सीमा के भीतर उच्च परिशुद्धता के साथ विभिन्न आकारों के जलरोधक प्लग का निरीक्षण करने में सक्षम हैइन उत्पादों का निरीक्षण उच्च परिशुद्धता वाले औद्योगिक कैमरों का उपयोग करके निरीक्षण स्टेशनों की एक श्रृंखला द्वारा दोषों के लिए किया जाता है।कैमरों द्वारा प्राप्त छवियों को डेटा हानि या हस्तक्षेप के बिना छवि प्रसंस्करण के लिए एक वास्तविक समय प्रणाली द्वारा प्रबंधित एक कंप्यूटर में प्रेषित किया जाता है: ऑपरेटर इंटरफेस के माध्यम से, उपयोगकर्ता ऑपरेटिंग सिस्टम के साथ एक सरल और सहज तरीके से बातचीत कर सकता है। पता लगाने की प्रणाली स्थिर, विश्वसनीय और कुशल है।

छवि प्रसंस्करण के बाद, पूर्व निर्धारित निरीक्षण मानदंडों के अनुसार अनुरूप, आयामी दोषपूर्ण और सौंदर्य संबंधी दोषपूर्ण वस्तुओं के लिए वस्तुओं को तीन अलग-अलग भंडारण क्षेत्रों में आयात किया जाता है।ऑब्जेक्ट निरीक्षण मापदंडों जल्दी और आसानी से सेट कर रहे हैं, उपकरण और फ़ीडिंग डिवाइस को साफ करना आसान है, और निरीक्षण आवृत्ति अधिक है।

WirT- एकल ग्लास टेबल विजुअल निरीक्षण मशीन के तकनीकी मापदंड

डेंट-डबल ग्लास टेबल विजुअल इंस्पेक्शन मशीन का अनुप्रयोग

इलेक्ट्रॉनिक घटक, सटीक इंजेक्शन मोल्डिंग, हार्डवेयर फास्टनरों,

सीलिंग रिंग,रबर सिलिकॉन,औद्योगिक चांदी के संपर्क आदि।
