उत्पाद का विवरण
उत्पत्ति के प्लेस: डोंगगुआन, चीन
ब्रांड नाम: DGAX
प्रमाणन: CE
मॉडल संख्या: काटने का निशान
दस्तावेज: DENT inspection machine_EN.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: Contact Us
पैकेजिंग विवरण: फ़ोम भीतरी+बाहर लकड़ी का केस
प्रसव के समय: 45-60 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 100 सेट / महीना
कार्य: |
उत्पाद दोष निरीक्षण |
आवेदन: |
रबर, प्लास्टिक, पीटीएफई, हार्डवेयर |
वारंटी: |
1 वर्ष |
प्रमुख घटक: |
सर्वो मोटर, पीएलसी, सिलेंडर |
पद: |
लघु उद्योग |
दक्षता: |
अधिकतम 36,000 पीसी/घंटा (आकार और सामग्री पर निर्भर करता है) |
प्रणाली: |
फीडिंग डिवाइस 300L |
कैमरे की मात्रा: |
4 (पता लगाने की आवश्यकता पर निर्भर करता है) |
कार्य: |
उत्पाद दोष निरीक्षण |
आवेदन: |
रबर, प्लास्टिक, पीटीएफई, हार्डवेयर |
वारंटी: |
1 वर्ष |
प्रमुख घटक: |
सर्वो मोटर, पीएलसी, सिलेंडर |
पद: |
लघु उद्योग |
दक्षता: |
अधिकतम 36,000 पीसी/घंटा (आकार और सामग्री पर निर्भर करता है) |
प्रणाली: |
फीडिंग डिवाइस 300L |
कैमरे की मात्रा: |
4 (पता लगाने की आवश्यकता पर निर्भर करता है) |

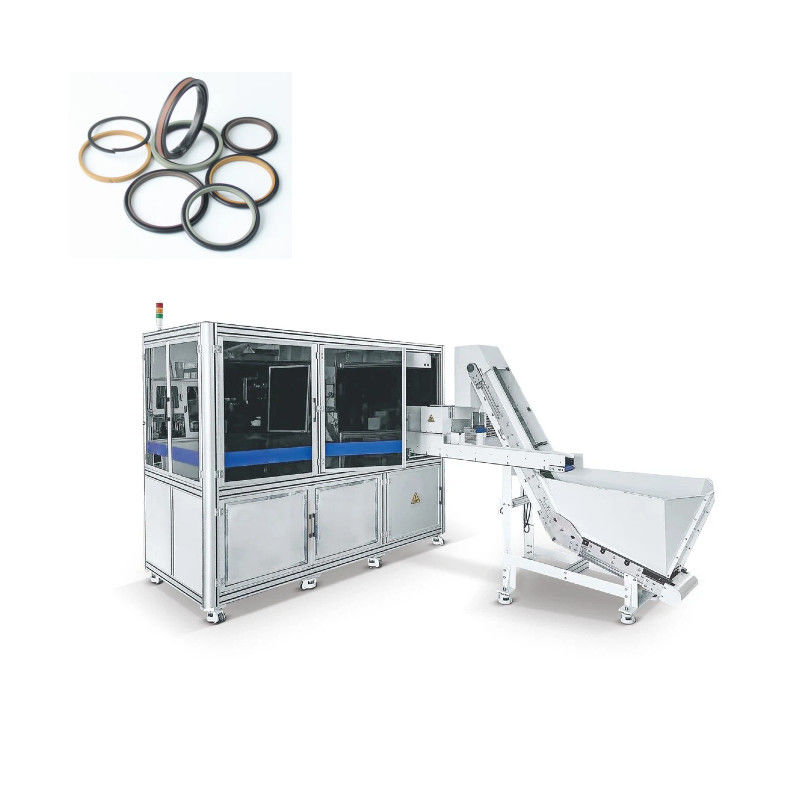

विजुअल इंस्पेक्शन मशीन एक ऐसी मशीन है जो ऑप्टिकल इमेजिंग तकनीक और बुद्धिमान एल्गोरिदम का उपयोग करके उत्पादों का स्वतः पता लगाने और निरीक्षण करती है।
संपर्क रहित पहचान
विजुअल निरीक्षण मशीन ऑप्टिकल इमेजिंग तकनीक का उपयोग करती है और पता लगाने की प्रक्रिया के दौरान पता लगाने वाली वस्तु के साथ शारीरिक संपर्क की आवश्यकता नहीं होती है।यह कुछ नाजुक उत्पादों के लिए बहुत महत्वपूर्ण है, जैसे कि सटीक ऑप्टिकल लेंस, नाजुक कांच के उत्पाद, आदि। यह संपर्क से होने वाले उत्पाद क्षति से बचाता है,और संपर्क के कारण उपकरण के पहनने और विफलता की संभावना को भी कम करता है.
इस प्रणाली में दो कार्यस्थलों का समावेश है, जिनमें से प्रत्येक में छह 2-मेगापिक्सल या 5-मेगापिक्सल रंगीन कैमरे हैं जो 60-डिग्री के कोण पर वितरित किए गए हैं।प्रत्येक कैमरे में कम विकृति वाले लेंस का प्रयोग होता हैइसके अतिरिक्त, प्रणाली में ऊपर और नीचे वितरित रंगीन प्रकाश व्यवस्था के दो सेट भी हैं।यह आंतरिक और बाहरी दोषों का पता लगाने के आधार पर असामान्यताओं के लिए स्वतंत्र रूप से डिजिटल रूप से समायोज्य प्रकाश व्यवस्था है.
डेंट गोल और आकार के भागों के आयामी और सतह दोष का पता लगाने के लिए एक ऑप्टिकल निरीक्षण उपकरण है। यह रबर, प्लास्टिक,पीटीएफटी और अन्य सामग्री इसकी पहचान सीमा के भीतर उच्च परिशुद्धता के साथइन सामग्रियों को उच्च परिशुद्धता वाले औद्योगिक कैमरों का उपयोग करके निरीक्षण की एक श्रृंखला में दोषों के लिए परीक्षण किया जाता है।कैमरे द्वारा प्राप्त छवियों को डेटा हानि और हस्तक्षेप के बिना छवि प्रसंस्करण के लिए वास्तविक समय प्रणाली द्वारा प्रबंधित कंप्यूटर में स्थानांतरित किया जाता है: ऑपरेटिंग इंटरफ़ेस के माध्यम से उपयोगकर्ता ऑपरेटिंग सिस्टम के साथ सरल और सहज तरीके से बातचीत कर सकता है। डिटेक्शन सिस्टम स्थिर, विश्वसनीय, कुशल और उच्च गति वाला है।
| तकनीकी पैरामीटर | 35 | 60 | 90 |
| सामग्री | रबर, प्लास्टिक, पीटीएफई, हार्डवेयर | ||
| रंग | कोई भी रंग | ||
| न्यूनतमओबाह्यDआयमीटरनिरीक्षण की गई सामग्री(मिमी) | 5 | 5 | 20 |
| अधिकतम ओबाह्यDआयमीटरनिरीक्षण की गई सामग्री(मिमी) | 35 | 60 | 90 |
| न्यूनतमनिरीक्षण की गई मोटाई सामग्री(मिमी) | 1 | 1 | 1 |
| जाँच की जाने वाली सामग्री की अधिकतम मोटाई(मिमी) | 9 | 9 | 9 |
| दक्षता | अधिकतम 36,000pcs/h (आकार और सामग्री पर निर्भर करता है) | ||
| प्रणाली | भोजन उपकरण 300L | ||
| मापएसविसर्जन | 35 | 60 | 90 |
| कैमरा | काला और सफेद | काला और सफेद | काला और सफेद |
| निरीक्षण किया गया दायरा(मिमी) | Φ54 | Φ71 | Φ102 |
| अधिकतम ऊंचाई निरीक्षण(मिमी) | 10 | 10 | 10 |
| छवि संकल्प(मिमी) | 0.001 | 0.001 | 0.001 |
| माप सटीकता(मिमी) | +/-0.008 | +/-0.012 | +/-0.012 |
| पुनरावृत्ति(मिमी) | +/-0.005 | +/-0.008 | +/-0.008 |
| सतह कार्यस्थान | 35 | 60 | 90 |
| कैमरा | पूर्ण रंग | पूर्ण रंग | पूर्ण रंग |
| कैमरे की मात्रा | 4 | 4 | 4 |
| फोकल लंबाई समायोजन | ईविद्युत | ईविद्युत | ईविद्युत |
| उच्चएमसहजता औरनिरीक्षण स्टेशन | 35 | 60 | 90 |
| निरीक्षण किया गया दायरा (मिमी) | 25 | 25 | 25 |
| छवि संकल्प (मिमी) | 0.001 | 0.001 | 0.001 |
| माप सटीकता (मिमी) | ±0.003 | ±0.003 | ±0.003 |
| पुनरावृत्ति (मिमी) | ±0.005 | ±0.005 | ±0.005 |
| न्यूनतमनिरीक्षण आंतरिक व्यास (मिमी) | 10 | 10 | 10 |
| बाहरआइडीनिरीक्षण एसविसर्जन | 35 | 60 | 90 |
| कैमरा | पूर्ण रंग | पूर्ण रंग | पूर्ण रंग |
| एकल कैमरा निरीक्षण सीमा ((मिमी) | 29 | 48 | 48 |
| छवि संकल्प (मिमी/पीएक्स) | 0.012 | 0.020 | 0.020 |
| न्यूनतमनिरीक्षण Dप्रभावइवा क्षेत्रफल ((मिमी) | 0.036*0.036 | 0०६०*०060 | 0०६०*०060 |
| इन्सआइडीनिरीक्षण एसविसर्जन | 35 | 60 | 90 |
| कैमरा | पूर्ण रंग | पूर्ण रंग | पूर्ण रंग |
| एकल कैमरा निरीक्षण सीमा ((मिमी) | 29 | 48 | 58 |
| छवि संकल्प (मिमी/पीएक्स) | 0.010 | 0.019 | 0.019 |
| न्यूनतमनिरीक्षण Dप्रभावइवा क्षेत्रफल ((मिमी) | 0.030*0.030 | 0.030*0.030 | 0.030*0.030 |
इलेक्ट्रॉनिक घटक, सटीक इंजेक्शन मोल्डिंग, हार्डवेयर फास्टनरों,
सीलिंग रिंग,रबर सिलिकॉन,औद्योगिक चांदी के संपर्क आदि।
