उत्पाद का विवरण
उत्पत्ति के प्लेस: डोंगगुआन, चीन
ब्रांड नाम: DGAX
प्रमाणन: CE
मॉडल संख्या: काटने का निशान
दस्तावेज: DENT inspection machine_EN.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: Contact Us
पैकेजिंग विवरण: फ़ोम भीतरी+बाहर लकड़ी का केस
प्रसव के समय: 45-60 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 100 सेट / महीना
Function: |
Products defect inspection |
Application: |
Rubbers, Plastics, PTFE, Hardware |
Warranty: |
1 Year |
Core Components: |
Servo Motor, PLC, cylinder |
Power supply: |
AC220V±10% 50HZ/60HZ |
Efficiency: |
Max 36,000pcs/h (Depends on size and material ) |
System: |
Feeding device 300L |
Quantity of Camera: |
4 (Depends on detection requirement) |
Function: |
Products defect inspection |
Application: |
Rubbers, Plastics, PTFE, Hardware |
Warranty: |
1 Year |
Core Components: |
Servo Motor, PLC, cylinder |
Power supply: |
AC220V±10% 50HZ/60HZ |
Efficiency: |
Max 36,000pcs/h (Depends on size and material ) |
System: |
Feeding device 300L |
Quantity of Camera: |
4 (Depends on detection requirement) |
दृश्य निरीक्षण मशीन और मैनुअल निरीक्षण के बीच अंतर
दृश्य निरीक्षण मशीन
दृश्य निरीक्षण मशीन की सटीकता बहुत उच्च स्तर तक पहुंच सकती है। यह सटीक ऑप्टिकल इमेजिंग प्रणाली और उन्नत एल्गोरिथ्म के माध्यम से पता लगाया जाता है और छोटे आकार विचलन, दोषों आदि की पहचान कर सकता है।.उदाहरण के लिए, जब इलेक्ट्रॉनिक चिप पिन की दूरी का पता लगाने, यह माइक्रोन स्तर पर सटीक हो सकता है. कुछ छोटे खरोंच या गड्ढे के लिए, जब तक उनके आकार सेट सीमा से अधिक है,उन्हें सटीक रूप से पता लगाया जा सकता है.
इसके अतिरिक्त, इसकी सटीकता दीर्घकालिक कार्य के दौरान स्थिर रह सकती है, और पर्यावरणीय परिवर्तनों या आत्म थकान के कारण उतार-चढ़ाव नहीं होगी।
मैनुअल निरीक्षण
मैन्युअल निरीक्षण की सटीकता मानव आंख की शारीरिक सीमा से सीमित है। मानव आंख के लिए कुछ बेहद छोटे दोषों का पता लगाना मुश्किल है, जैसे कि 0 से कम खरोंच।1 मिमी या छोटे दायरे के भीतर आकार विचलन के साथ भाग अंतर.
निरीक्षक की स्थिति (जैसे थकान, मनोदशा, ध्यान, आदि) का पता लगाने की सटीकता पर बहुत प्रभाव पड़ेगा। लंबे समय तक निरीक्षण कार्य निरीक्षक की थकान का कारण बनेगा,जिसके परिणामस्वरूप पता लगाने की सटीकता कम हो जाती है, और चूक का पता लगाने या गलत न्याय करने के लिए प्रवण हैं।
इस प्रणाली में दो कार्यस्थलों का समावेश है, जिनमें से प्रत्येक में छह 2-मेगापिक्सल या 5-मेगापिक्सल रंगीन कैमरे हैं जो 60-डिग्री के कोण पर वितरित किए गए हैं।प्रत्येक कैमरे में कम विकृति वाले लेंस का प्रयोग होता हैइसके अतिरिक्त, प्रणाली में ऊपर और नीचे वितरित रंगीन प्रकाश व्यवस्था के दो सेट भी हैं।यह आंतरिक और बाहरी दोषों का पता लगाने के आधार पर असामान्यताओं के लिए स्वतंत्र रूप से डिजिटल रूप से समायोज्य प्रकाश व्यवस्था है.

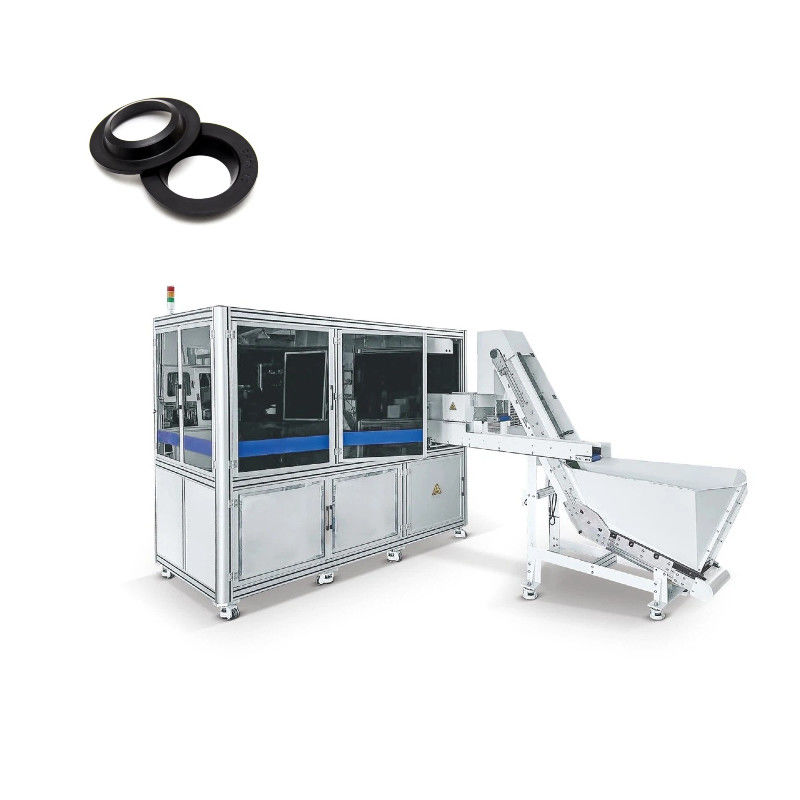

डेंट गोल और आकार के भागों के आयामी और सतह दोष का पता लगाने के लिए एक ऑप्टिकल निरीक्षण उपकरण है। यह रबर, प्लास्टिक,पीटीएफटी और अन्य सामग्री इसकी पहचान सीमा के भीतर उच्च परिशुद्धता के साथइन सामग्रियों को उच्च परिशुद्धता वाले औद्योगिक कैमरों का उपयोग करके निरीक्षण की एक श्रृंखला में दोषों के लिए परीक्षण किया जाता है।कैमरे द्वारा प्राप्त छवियों को डेटा हानि और हस्तक्षेप के बिना छवि प्रसंस्करण के लिए वास्तविक समय प्रणाली द्वारा प्रबंधित कंप्यूटर में स्थानांतरित किया जाता है: ऑपरेटिंग इंटरफ़ेस के माध्यम से उपयोगकर्ता ऑपरेटिंग सिस्टम के साथ सरल और सहज तरीके से बातचीत कर सकता है। डिटेक्शन सिस्टम स्थिर, विश्वसनीय, कुशल और उच्च गति वाला है।
| तकनीकी पैरामीटर | 35 | 60 | 90 |
| सामग्री | रबर, प्लास्टिक, पीटीएफई, हार्डवेयर | ||
| रंग | कोई भी रंग | ||
| न्यूनतमओबाह्यDआयमीटरनिरीक्षण की गई सामग्री(मिमी) | 5 | 5 | 20 |
| अधिकतम ओबाह्यDआयमीटरनिरीक्षण की गई सामग्री(मिमी) | 35 | 60 | 90 |
| न्यूनतमनिरीक्षण की गई मोटाई सामग्री(मिमी) | 1 | 1 | 1 |
| जाँच की जाने वाली सामग्री की अधिकतम मोटाई(मिमी) | 9 | 9 | 9 |
| दक्षता | अधिकतम 36,000pcs/h (आकार और सामग्री पर निर्भर करता है) | ||
| प्रणाली | भोजन उपकरण 300L | ||
| मापएसविसर्जन | 35 | 60 | 90 |
| कैमरा | काला और सफेद | काला और सफेद | काला और सफेद |
| निरीक्षण किया गया दायरा(मिमी) | Φ54 | Φ71 | Φ102 |
| अधिकतम ऊंचाई निरीक्षण(मिमी) | 10 | 10 | 10 |
| छवि संकल्प(मिमी) | 0.001 | 0.001 | 0.001 |
| माप सटीकता(मिमी) | +/-0.008 | +/-0.012 | +/-0.012 |
| पुनरावृत्ति(मिमी) | +/-0.005 | +/-0.008 | +/-0.008 |
| सतह कार्यस्थान | 35 | 60 | 90 |
| कैमरा | पूर्ण रंग | पूर्ण रंग | पूर्ण रंग |
| कैमरे की मात्रा | 4 | 4 | 4 |
| फोकल लंबाई समायोजन | ईविद्युत | ईविद्युत | ईविद्युत |
| उच्चएमसहजता औरनिरीक्षण स्टेशन | 35 | 60 | 90 |
| निरीक्षण किया गया दायरा (मिमी) | 25 | 25 | 25 |
| छवि संकल्प (मिमी) | 0.001 | 0.001 | 0.001 |
| माप सटीकता (मिमी) | ±0.003 | ±0.003 | ±0.003 |
| पुनरावृत्ति (मिमी) | ±0.005 | ±0.005 | ±0.005 |
| न्यूनतमनिरीक्षण आंतरिक व्यास (मिमी) | 10 | 10 | 10 |
| बाहरआइडीनिरीक्षण एसविसर्जन | 35 | 60 | 90 |
| कैमरा | पूर्ण रंग | पूर्ण रंग | पूर्ण रंग |
| एकल कैमरा निरीक्षण सीमा ((मिमी) | 29 | 48 | 48 |
| छवि संकल्प (मिमी/पीएक्स) | 0.012 | 0.020 | 0.020 |
| न्यूनतमनिरीक्षण Dप्रभावइवा क्षेत्रफल ((मिमी) | 0.036*0.036 | 0०६०*०060 | 0०६०*०060 |
| इन्सआइडीनिरीक्षण एसविसर्जन | 35 | 60 | 90 |
| कैमरा | पूर्ण रंग | पूर्ण रंग | पूर्ण रंग |
| एकल कैमरा निरीक्षण सीमा ((मिमी) | 29 | 48 | 58 |
| छवि संकल्प (मिमी/पीएक्स) | 0.010 | 0.019 | 0.019 |
| न्यूनतमनिरीक्षण Dप्रभावइवा क्षेत्रफल ((मिमी) | 0.030*0.030 | 0.030*0.030 | 0.030*0.030 |
इलेक्ट्रॉनिक घटक, सटीक इंजेक्शन मोल्डिंग, हार्डवेयर फास्टनरों,
सीलिंग रिंग,रबर सिलिकॉन,औद्योगिक चांदी के संपर्क आदि।
