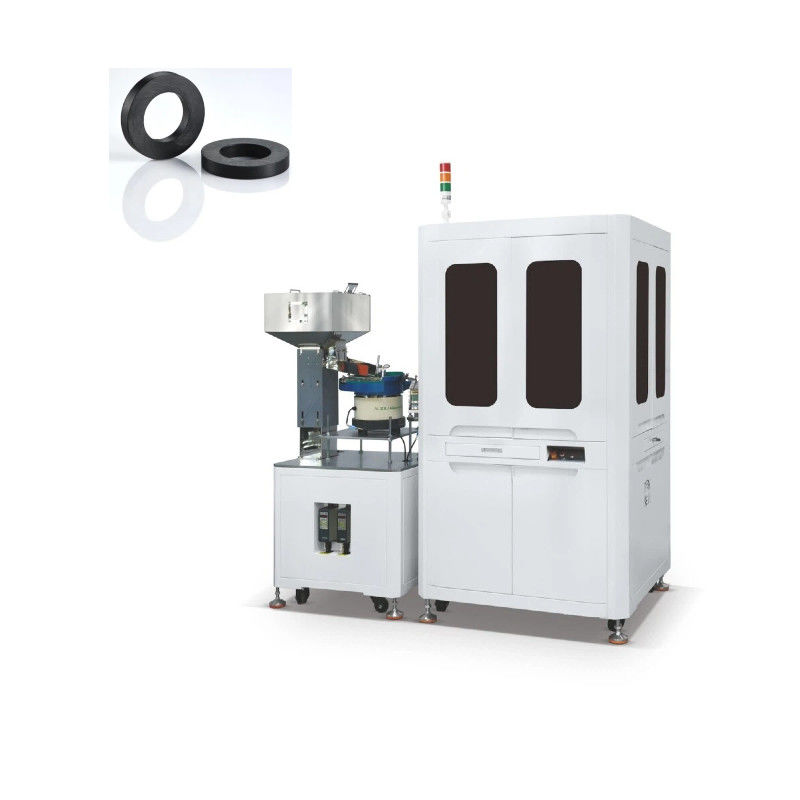

छवि माप पता लगाने दृश्य निरीक्षण मशीन उच्च गति सटीकता

छवि माप पता लगाने दृश्य निरीक्षण मशीन उच्च गति सटीकता

दृश्य निरीक्षण मशीन और मैनुअल निरीक्षण के बीच अंतर
निरीक्षण की लागत
दृश्य निरीक्षण मशीन
विजुअल इंस्पेक्शन मशीन की आरंभिक निवेश लागत उच्च है, जिसमें उपकरण की खरीद लागत, स्थापना और चालू करने की लागत और संबंधित सॉफ्टवेयर लागत शामिल है।दीर्घकालिक, यह श्रम लागत को बहुत कम कर सकता है, और इसकी कुशल पहचान क्षमताओं के कारण, यह गुणवत्ता की समस्याओं के कारण होने वाले नुकसान को कम कर सकता है।
विजुअल इंस्पेक्शन मशीन के संचालन लागत में मुख्य रूप से बिजली की खपत और उपकरण रखरखाव लागत शामिल है। उपकरण के रखरखाव के लिए पेशेवर तकनीशियनों की आवश्यकता होती है,लेकिन यदि उचित रूप से बनाए रखा, उपकरण का उपयोग लंबे समय तक किया जा सकता है।
मैनुअल निरीक्षण
मैन्युअल निरीक्षण की प्रारंभिक लागत अपेक्षाकृत कम है, मुख्य रूप से निरीक्षण कर्मियों की भर्ती और प्रशिक्षण की लागत। हालांकि, समय के साथ, मजदूरी सहित श्रम लागत में वृद्धि जारी रहेगी,लाभ, प्रशिक्षण और अन्य व्यय।
इसके अतिरिक्त, मैन्युअल निरीक्षण गलत आकलन और चूक गए निरीक्षणों की प्रवृत्ति के कारण अधिक गुणवत्ता समस्याओं का कारण बन सकता है, जिससे पुनः निर्माण लागत और उत्पादों की हानि बढ़ जाती है।

WirT- एकल ग्लास टेबल विजुअल निरीक्षण मशीन का कार्य सिद्धांत

सतह नियंत्रण प्रणाली

इसमें ग्लास प्लेट के ऊपर और नीचे लगाए गए दो वर्कस्टेशन होते हैं, जिनमें से प्रत्येक में एक उच्च परिशुद्धता वाला रंगीन कैमरा और एक फिक्स्ड फोकस लेंस होता है।

छवि लेने के अनुकूलन के लिए एक स्वतंत्र रूप से डिजिटल रूप से समायोज्य रंग प्रकाश व्यवस्था है।

इसका मुख्य कार्य ऊपरी और निचली सतहों पर कॉस्मेटिक दोषों का पता लगाना है।

आंतरिक और बाहरी सतह नियंत्रण प्रणाली

इसमें बाहरी साइड वर्कस्टेशन होते हैं, जिनमें से प्रत्येक में चार 2 मेगापिक्सल के रंगीन कैमरे होते हैं, जो 90 डिग्री के कोण पर वितरित होते हैं। प्रत्येक कैमरे में कम विकृति लेंस का उपयोग किया जाता है।एक और विशेषता यह है कि ऊपर और नीचे वितरित दो रंगीन प्रकाश व्यवस्थाएं हैं.

प्रकाश व्यवस्था को फोटोग्राफिक छवि को अनुकूलित करने के लिए डिजिटल और स्वतंत्र रूप से समायोजित किया जा सकता है।

उत्पाद के बाहरी पक्ष पर सतह दोषों का पता लगाने के लिए।

यंत्र WirT- एकल कांच की मेज विजुअल निरीक्षण मशीन के फायदे

Wirt एक ऑप्टिकल निरीक्षण उपकरण है जिसे विशेष रूप से सिलिकॉन जलरोधक प्लग में आयामी और सतह दोषों का पता लगाने के लिए विकसित किया गया है।यह अपनी निरीक्षण सीमा के भीतर उच्च परिशुद्धता के साथ विभिन्न आकारों के जलरोधक प्लग का निरीक्षण करने में सक्षम हैइन उत्पादों का निरीक्षण उच्च परिशुद्धता वाले औद्योगिक कैमरों का उपयोग करके निरीक्षण स्टेशनों की एक श्रृंखला द्वारा दोषों के लिए किया जाता है।कैमरों द्वारा प्राप्त छवियों को डेटा हानि या हस्तक्षेप के बिना छवि प्रसंस्करण के लिए एक वास्तविक समय प्रणाली द्वारा प्रबंधित एक कंप्यूटर में प्रेषित किया जाता है: ऑपरेटर इंटरफेस के माध्यम से, उपयोगकर्ता ऑपरेटिंग सिस्टम के साथ एक सरल और सहज तरीके से बातचीत कर सकता है। पता लगाने की प्रणाली स्थिर, विश्वसनीय और कुशल है।

छवि प्रसंस्करण के बाद, पूर्व निर्धारित निरीक्षण मानदंडों के अनुसार अनुरूप, आयामी दोषपूर्ण और सौंदर्य संबंधी दोषपूर्ण वस्तुओं के लिए वस्तुओं को तीन अलग-अलग भंडारण क्षेत्रों में आयात किया जाता है।ऑब्जेक्ट निरीक्षण मापदंडों जल्दी और आसानी से सेट कर रहे हैं, उपकरण और फ़ीडिंग डिवाइस को साफ करना आसान है, और निरीक्षण आवृत्ति अधिक है।

WirT- एकल ग्लास टेबल विजुअल निरीक्षण मशीन के तकनीकी मापदंड

डेंट-डबल ग्लास टेबल विजुअल इंस्पेक्शन मशीन का अनुप्रयोग

इलेक्ट्रॉनिक घटक, सटीक इंजेक्शन मोल्डिंग, हार्डवेयर फास्टनरों,

सीलिंग रिंग,रबर सिलिकॉन,औद्योगिक चांदी के संपर्क आदि।

विशेष रुप से चित्रित DenT- औद्योगिक उत्पादों के लिए डबल ग्लास टेबल विजुअल इंस्पेक्शन मशीन
